串口调试

串口调试工具购买链接

• 中国 UsenDz@ FT232RL USB转串口 USB转TTL 1.8V 3.3V
• 全球 FTDI-US or FTDI-UK Shop USB TTL Serial Cable Series

串口调试工具线缆连接方法

评估板的GND到USB到串行工具的GND
评估板的TX到USB转串行工具的RX
评估板的RX到USB转串行工具的TX

NHX模块 io电压

NHX6018: +1.8V
NHX5018: +1.8V
NHX4019: +3.3V

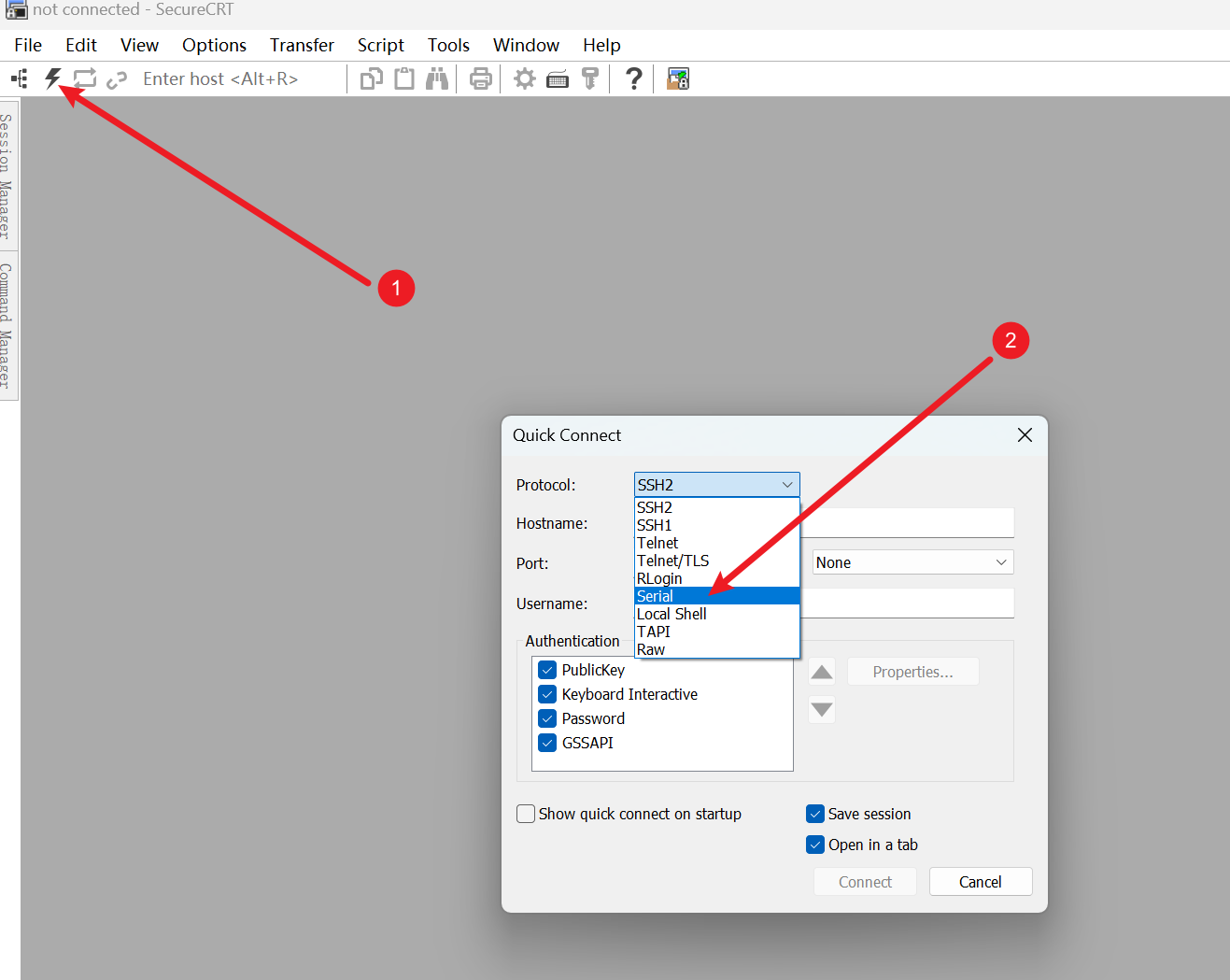

串口调试工具程序

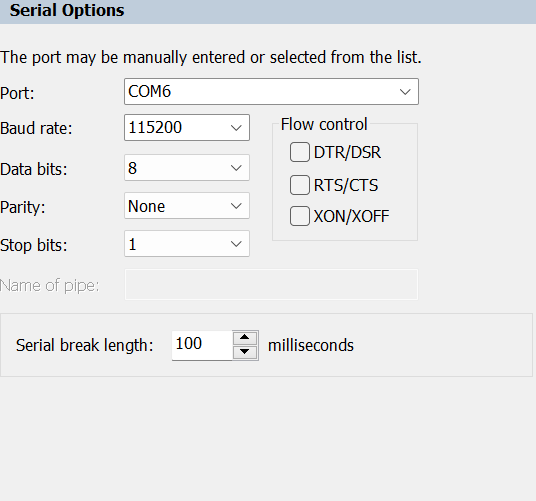

串口调试工具程序设置

（建议使用FT232R USB UART转换电缆）连接到计算机的串行端口

使用具有以下设置的可用PC COM端口：

• Speed: 115200 bits per second
• 8 data bits
• 1 stop bit
• 0 parity bit
• No flow control
